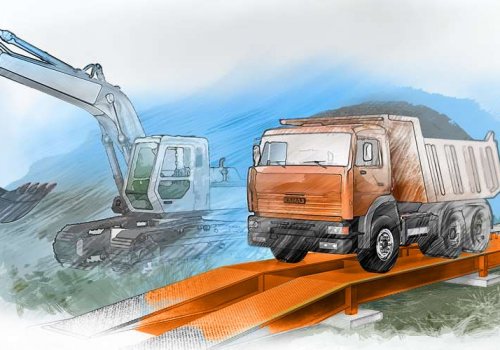

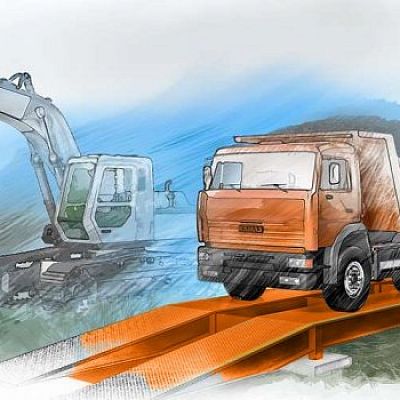

Автомобильные весы «Туран»
| Характеристика | Описание |
|---|---|
| Производитель: | ЗВО(Завод Весового Оборудования) |
Автомобильные весы «Туран»
Описание бесфундаментных весов для машин
Весы автомобильные бесфундаментные "ВТА" исполнения предназначены для статического взвешивания груженого и порожнего автотранспорта. Это передвижные, мобильные автомобильные весы. Данный тип весов устанавливается на предприятиях, где необходимо провести быстрый монтаж без строительства фундамента, а так же для установки их на арендованной территории при строительстве автомобильных дорог, для быстрого переноса весов на другое место и т.д.
Ширина платформы в стандартном варианте - 3 метра, при необходимости ширину платформы весов можно увеличить. Длина весов варьирует – от 2 до 30 метров.
Стандартная комплектация
- Весовой терминал
- Грузоприемное устройство (комплект модулей)
- Комплект сило-весоизмерительных датчиков со степенью защиты IP 68.
- Комплект ограничителей от продольных и поперечных смещений
- Кабельная разводка с металлорукавом
- Балки соединительные
- Балансировочная коробка
- Строительное задание
- Стандартное программное обеспечение (ПО)
- Руководство по эксплуатации весов (РЭ) совмещенное с паспортом (ПС)
- Руководство по эксплуатации вторичного прибора (Терминала весового ТВ)
- Закладные детали с анкерными болтами
- Комплект пандусов
- Паспорт на автомобильные весы
- На автомобильные весы гарантия 24 мес.
Способы установки бесфундаментных весов
Монтаж бесфундаментных автомобильных весов производится на прямолинейном участке на заранее подготовленное основание (строительное задание предоставляется заводом изготовителем). Существует два способа установки бесфундаментных автомобильных весов:
- В надземном варианте
- возможность избежать фундаментных работ;
- быстрый ввод весов в эксплуатацию;
- быстрая установка на другое место в случае переезда предприятия на другую территорию.
- Во врезном исполнении
- Врезные весы автомобильные бесфундаментные
Весы автомобильные бесфундаментные устанавливаются на дорожные плиты и подготовленное основание согласно строительному заданию. Для монтажа используются от 4 до 10 дорожных плит. Для устойчивости датчиков и грузоприемной платформы на железобетонной плите устанавливается специализированный комплект тендер-струнок.
Весы автомобильные бесфундаментные с установкой на дорожные плиты с металлическими пандусами.
Преимущество данного типа установки весов автомобильных следующее:
Установка производится на прямолинейном участке с наименьшими затратами на строительные работы, так как в конструктив грузоприемной платформы входит установочная рама, уложенная на дорожные плиты. Вокруг рамы производится подливка бетоном согласно строительного задания либо закатывается асфальтом. Устанавливаются автомобильные бесфундаментные весы на уровне нулевой отметки поверхности дорожного полотна.
Весы автомобильные бесфундаментные с установкой на дорожные плиты с установочной рамой – врезной вариант.
Преимущество данного типа автомобильных весов в том, что они не требуют установки пандусов. Таким образом уменьшают занимаемую площадь, позволяя легко маневрировать при заезде на автомобильные весы, а так же значительно увеличить пропускную способность. При выборе врезного варианта установки обязательно организуется дренажная система для отвода сточных вод.
Модельный ряд
| Модель | НПВ, тонн | Цена деления, кг. | * Платформа, м. | Кол-во модулей |
|---|---|---|---|---|
| ВТА 20 | 20 | 5 | 5х3 | 1 |
| 6х3 | 1 | |||
| 9х3 | 2 | |||
| ВТА 30 | 30 | 10 | 5х3 | 1 |
| 6х3 | 1 | |||
| 9х3 | 2 | |||
| ВТА 40 | 40 | 10 | 6х3 | 1 |
| 9х3 | 2 | |||
| 10х3 | 2 | |||
| 12х3 | 2 | |||
| 15х3 | 3 | |||
| 18х3 | 3 | |||
| ВТА 60 | 60 | 20 | 10х(3-5) | 2 |
| 12х(3-5) | 2 | |||
| 15x(3-5) | 3 | |||
| 18x(3-5) | 3 | |||
| 20х(3-5) | 4 | |||
| 24х(3-5) | 4 | |||
| 30х(3-5) | 5 | |||
| ВТА 80 | 80 | 20 | 15х(3-9) | 3 |
| 18х(3-9) | 3 | |||
| 20х(3-9) | 4 | |||
| 24х(3-9) | 4 | |||
| 30х(3-9) | 5 | |||
| ВТА 100 | 100 | 20/50 | 15х(3-9) | 3 |
| 18х(3-9) | 3 | |||
| 20х(3-9) | 4 | |||
| 24х(3-9) | 4 | |||
| 30х(3-9) | 5 |
* изготовление ГПУ возможно по индивидуальному заказу
Общие характеристики
| Характеристика | Значение |
|---|---|
| Перегрузочная способность | 150% |
| Класс точности | III средний |
| Интерфейс для передачи данных | RS 232 |
| Значение вероятности безотказной работы за 2000 часов | 0,92 |
| Межпроверочный интервал | 1 год |
| Назначенный срок службы | 10 лет |
| Диапазон рабочих температур: |
— грузоприемная платформа (датчики) -50 ... +50 С — весовой терминал -30 ... +40 С |
| Степень защиты: |
— грузоприемная платформа (датчики) IP 68 — весовой терминал IP 56 |
