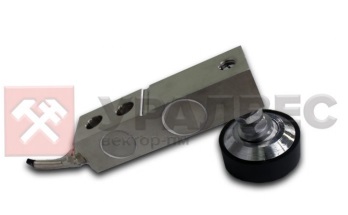

Балочные тензодатчики К-Б-12У (Н) НПИ от 500 кг до 10 тонн
| Характеристика |
Описание |
| Производитель: |
Уралвес |
Балочные тензодатчики К-Б-12У (Н) НПИ от 500 кг до 10 тонн
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочий коэффициент передачи (РКП) (0,5-0,75т/1-10т)
|
2,0 +0- ,002 / 3,0+0,003мВ/В
|
|
Класс точности (по ГОСТ 30129)
|
С3
|
|
Вид преобразуемой силы
|
Сдвиг
|
|
Число поверочных интервалов
|
3000
|
|
Начальных коэффициент передачи (НКП)
|
2,5% от РКП
|
|
Входное сопротивление
|
400 + 20 Ом
|
|
Выходное сопротивление
|
352 + 3 Ом
|
|
Сопротивление изоляции
|
≥5000 МОм
|
|
Диапазон рабочих температур
|
от -30 до +50 С
|
|
Допустимая перегрузка (не более 1 часа)
|
125% от НПИ
|
|
Разрушающая перегрузка
|
200% от НПИ
|
|
Рекомендуемое напряжение питания
|
от 5 до 12В
|
|
Максимальное напряжение питания
|
15 В
|
|
Степень защиты (по ГОСТ 14254)
|
IP 67
|
|
Материал корпуса датчика
|
нержавеющая сталь
|
|
Длина кабеля 250кг-2,5т/3-5/7,5-10т
|
3/4,2/5м
|
|
Вес тензодатчика 0,5-3/5/7,5/10т
|
1,5/2,3/6/9кг
|
|
Описание элементов крепления
|
шарнирный регулируемый подпятник
|
НПИ: 500; 750кг; 1; 1,5; 2; 2,5; 3; 5; 7,5; 10 т

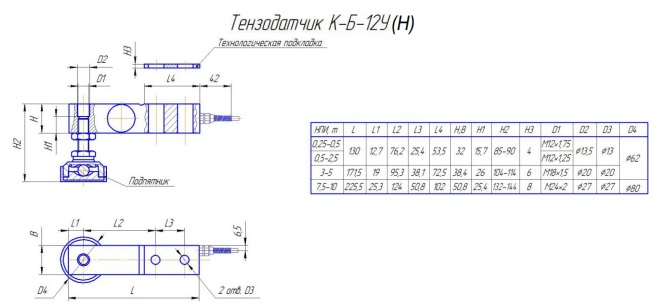

ГАБАРИТНЫЙ ЧЕРТЕЖ
Номер в Госреестре СИ №40871-09
