| Характеристика |
Описание |
| Производитель: |
Zemic |

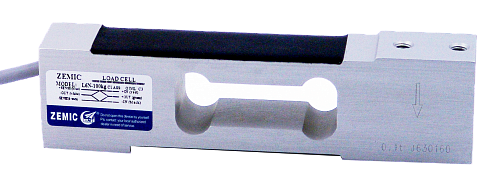

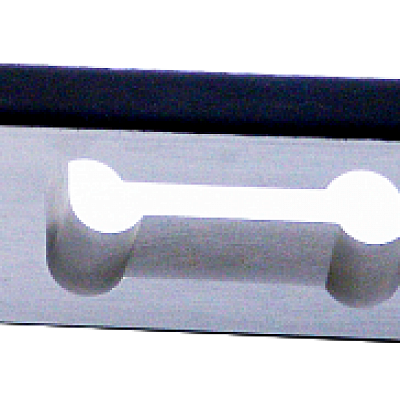

Тензодатчик L6N
Применяется для изготовления весов и весоизмерительных систем на одном датчике. В основном используется при изготовлении торговых, напольных весов, а также дозирующего оборудования. Выбор датчика зависит от размеров платформы, рекомендуемый максимальный размер грузоприемной платформы составляет: 400х400мм.
Основные особенности
|
Тип датчика
|
Одноточечный тип
|
|
Материал
|
Алюминиевый сплав
|
|
Класс защиты
|
IP65
|
|
Нагрузка
|
от 3 кг до 100 кг
|
Технические характеристики
|
Класс точности
|
|
С3
|
C4
|
С5
|
|
Максимальная нагрузка (НПВ)
|
кг
|
3/5/8/10/15/20/30/40/50/75/100
|
|
Общая ошибка
|
% от НПВ
|
± 0.02
|
± 0.015
|
± 0.01
|
|
Предельная нагрузка
|
% от НПВ
|
120%
|
|
Разрушающая нагрузка
|
% от НПВ
|
150%
|
|
Ползучесть
|
% от НПВ/30min
|
± 0.017
|
± 0.0125
|
± 0.01
|
|
Температурное отклонение ползучести
|
% от НПВ/10°С
|
± 0.0175
|
± 0.0131
|
± 0.01
|
|
Температурное отклонение нуля
|
% от НПВ/10°С
|
± 0.02
|
± 0.012
|
±0.009
|
|
Баланс нуля
|
% от НПВ
|
± 2
|
|
Выходная чувствительность
|
мВ/В
|
2.0 ± 0.2
|
|
Входное сопротивление
|
Ом
|
406 ± 6
|
|
Выходное сопротивление
|
Ом
|
350 ± 3
|
|
Сопротивление изоляции
|
МОм
|
≥ 5000 (50VDC)
|
|
Диапазон напряжения питания
|
В
|
5 ~ 12 (DC)
|
|
Максимально допустимое напряжение питания
|
В
|
18 (DC)
|
|
Диапазон термокомпенсации
|
°С
|
– 10 ~ +40
|
|
Рабочий диапазон температур
|
°С
|
- 35 ~ +65
|
|
Рекомендуемый размер платформы
|
мм
|
400X400
|
|
Рекомендация по силе затяжки болтов
|
Н*м
|
10
|
|
Угловая коррекция
|
|
0.02% значения нагрузки/100мм
|
